Монтаж отлива без протечек: крепеж, герметизация, уклон

Отлив выгоняет воду из-под рам и не дает влаге попасть в монтажный шов. Протечки начинаются там, где нарушен уклон, крепеж перетянут или герметик подобран неправильно. Ниже — развернутая инструкция: как выставить правильный уклон, закрепить отлив без дребезга и надежно герметизировать все узлы, чтобы забыть о подтеках на откосах и подоконнике. Про типы, размеры и комплектацию можно узнать детали и подобрать то, что подойдет именно под вашу рамную систему.

Подготовка проема и уклон: с чего начинается монтаж

Почему уклон решает все

Главная задача уклона — увести воду от рамы и шва. Рабочие значения: 8–12 мм на каждые 100 мм глубины (примерно 4,5–7°). На метр — 80–120 мм. Меньше — вода задерживается, больше — возрастает шум от капель и брызгообразование. Уклон формируют основанием (раствор/подкладки) и подгибом задней кромки отлива.

Разметка и подготовка основания

• Снимите размеры: ширина отлива — от наружной кромки рамы до выступа на фасаде с запасом 30–40 мм на капельник. Боковые «ушки» — по 20–30 мм для захода в штробы откосов.
• Примерьте отлив «на сухую»: контроль по ширине, глубине, совпадению с дренажными отверстиями рамы (их нельзя закрывать).
• Подложка под отлив. Идеально — жесткая полоса вспененного ПВХ 3–5 мм или демпферная лента с водоотводными канавками. Монтажная пена точечно допустима, но не сплошным ковром: ей нельзя перекрывать путь воде.
• Основание очистите от пыли и старого герметика, обезжирьте зону примыкания к раме. На боковых откосах сделайте неглубокие штробы (10–15 мм), чтобы скрыть «ушки» — это защищает от боковых протечек.

Инструменты и материалы

• Рулетка, уровень, угольник, малярный шнур/карандаш для разметки.
• Ножницы по металлу, киянка, ручной фальцегиб (по желанию).
• Саморезы по металлу с прессшайбой и EPDM-прокладкой 4,2×16–19, заклепки (альтернатива).
• Герметик: полиуретановый или MS-полимерный, бутилкаучуковая лента/шнур.
• ПСУЛ (предварительно сжатая уплотнительная лента) для примыканий к откосам.
• Лента-демпфер/антидронь для шумопоглощения под отлив.
• Заглушки и пристенная планка (если конструкция это предусматривает).

Совет по шуму: тонкий металл 0,4–0,45 мм заметно громче. Если нет возможности заменить на 0,5–0,7 мм, добавьте демпферную ленту под полотно и точечно проклейте нижнюю плоскость битумными антивибро-вставками.

Крепеж: как зафиксировать отлив жестко, но без деформаций

Выбор и схема крепления

Оптимально крепить отлив к подставочному профилю рамы саморезами с EPDM-прокладкой. Такая шайба уплотняет отверстие и компенсирует температурные расширения. Шаг крепления — 150–200 мм по задней кромке. По передней кромке саморезы не ставьте: нарушите капельник и получите брызги/подсос воды.

Если основание — монолит/кирпич без подставочного профиля, применяют пристенную планку или посадку отлива на эластичный клей-герметик с дополнительной механической фиксацией (дюбели через монтажную планку). Важно: крепеж должен работать в «сухой зоне», где вода не стоит.

Пошаговый алгоритм

1) Подготовьте металл. Подрежьте отлив в размер, сформируйте боковые «ушки», подогните заднюю кромку (10–15 мм) под профиль рамы, передний край придайте четкий капельник с перегибом 10–20 мм вниз.
2) Разметьте точки крепления. Приложите отлив, отметьте точки саморезов на подставочном профиле. Держите одинаковый шаг, отступ от края 20–25 мм.
3) Сформируйте основание уклона. Разложите демпферную ленту, проверьте уклон уровнем — 8–12 мм на 100 мм. При необходимости подложите клинья/полосы ПВХ.
4) Нанесите эластичный клей-герметик. Тонкая волнистая полоса по задней кромке (зона будущего примыкания) и пару коротких дорожек по полю — для антидребезга. Не заливайте сплошняком: вода должна свободно уходить.

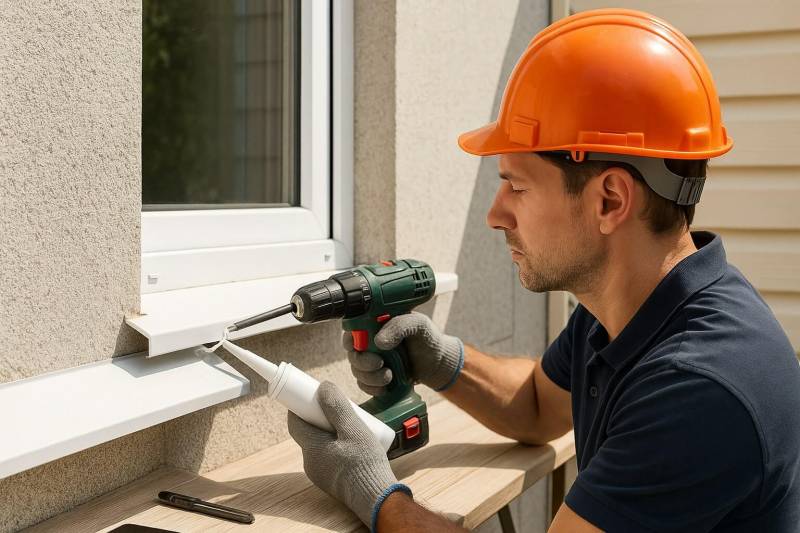

5) Закрепите отлив. Прижимайте равномерно от центра к краям. Закручивайте саморезы без фанатизма: перетяжка вминает металл и рвет EPDM-прокладку.
6) Установите заглушки. Посадите их на герметик, «ушки» заведите в штробы откосов и также герметизируйте.
7) Пристенная планка (если предусмотрена). Она закрывает верхнюю кромку отлива и дополнительно защищает шов от УФ/воды.

Детали, о которых часто забывают

• Дренажные отверстия рамы должны оставаться открыты. Если отлив перекрывает их, заранее вырежьте окна в полке отлива.
• Термодеформация. Длинные отливы (свыше 2 м) лучше делить с нахлестом 20–30 мм с герметизацией шва или ставить компенсатор, чтобы металл не «играл» и не рвал герметик.
• Электрохимия. При контакте с медью/цинком/бетоном без прокладок на мокрой фасадной зоне возможна коррозия. Используйте разделительные ленты.

Герметизация: стык с рамой, боковые примыкания, фасад

Чем герметизировать

• Полиуретановые и MS-полимерные герметики — лучший выбор для улицы: эластичность, адгезия к ПВХ/алюминию/бетону, стойкость к УФ и воде.
• Бутилкаучуковая лента/шнур — идеально для скрытых примыканий и заглушек.
• Силикон (уксусный) к металлу и цементу — плохая связка, он быстрее стареет и отслаивается. Акриловый — только для сухих внутренних зон.

Стык отлива с рамой

• Перед герметизацией обезжирьте оба основания.
• Положите тонкий шнур-герметик или сплошную полосу полиуретана под заднюю кромку отлива, затем притяните саморезами.
• Поверх пройдите вторым декоративно-защитным швом 4–6 мм, вытяните шпателем. Не перекрывайте дренажные окна.
• Головки саморезов дополнительно не промазывайте, если у них EPDM-шайбы в порядке; при сомнениях — точечная защита MS-герметиком.

Боковые узлы

• «Ушки» заведите в штробы откосов, закройте ПСУЛ или бутил-лентой, сверху — аккуратный защитный шов герметика.
• Цель — исключить подсос воды по капиллярам с боков. Любые зазоры более 2 мм заполняйте лентой, а не только герметиком — так шов переживет сезонные подвижки.

Примыкание к фасаду и капельник

• Передний край не герметизируйте и не «замуровывайте» в штукатурку. Капельник должен свободно капать, иначе вода пойдет назад и замочит шов.
• Если фасад сильно шероховат, оставьте минимальный зазор 5–8 мм для свободного схода воды, при необходимости поставьте декоративную планку — но без перекрытия капиллярного разрыва.

Защита от шума и вибрации

• Эластичный клей-герметик под полем отлива работает как демпфер.
• Дополнительная самоклеящаяся виброизоляция (битум/каучук) точечно под полкой снижает «барабан» дождя без риска заблокировать водоотвод.

Проверка результата, типичные ошибки и быстрые исправления

Проливной тест

После монтажа устройте «дождь»: 10–15 минут поливайте верх рамы и фасад над отливом, имитируя естественное стекание. Наблюдайте изнутри: проверьте откосы, подоконник, низ рамного профиля и зону дренажных отверстий. Если мокнет — локализуйте место: стык с рамой, боковые откосы или зона капельника.

Что часто делают неправильно

• Слабый уклон (или обратный) — вода стоит и просачивается в шов. Исправление: подложки по задней кромке, корректировка подгиба.
• Перетянутые саморезы — вмятины и овальные отверстия, EPDM не уплотняет. Решение: заменить крепеж, пересверлить рядом с правильным моментом затяжки.
• Заклеенные дренажные отверстия — вода ищет путь в помещение. Решение: вырезать окна в отливе, восстановить дренаж.
• Силикон «для всего» — быстрого старения не избежать. Решение: заменить на PU/MS, предварительно удалить и обезжирить старый шов.
• Сплошная пена под отлив — вода не уходит, шум усиливается. Решение: удалить излишки, сделать водоотводные каналы, добавить демпфер.
• Герметик по капельнику — «перемычка» возвращает воду к шву. Решение: удалить герметик с передней кромки, восстановить капиллярный разрыв.
• Без заглушек — боковой подсос воды. Решение: поставить заглушки на герметик, ушки завести в штробы и уплотнить лентой.

Быстрый чек-лист перед сдачей работы

• Уклон: 8–12 мм на 100 мм, проверен уровнем.
• Дренаж рамы открыт, окна в отливе вырезаны при необходимости.
• Саморезы с EPDM, шаг 150–200 мм, без перетяжки.
• Стык к раме — PU/MS, ровный шов 4–6 мм.
• Боковины — ушки в штробах, уплотнены лентой и герметиком.
• Капельник чистый, без герметика и «замуровки».
• Отлив не дребезжит: есть демпфер/клей под полем.

Если протечка всё же обнаружилась

• Локальная течь у рамы: снимите наружный шов на участке, просушите, уложите бутил-шнур под кромку, сверху — новый PU/MS-шов.
• Боковая течь: вскройте штробу, замените уплотнение на ПСУЛ/бутил, восстановите декоративный шов.
• Вода с передней кромки возвращается на фасад: сформируйте/углубите капельник, снимите лишний герметик, поправьте уклон.

Правильно выбранный уклон, аккуратный крепеж и грамотная герметизация работают в связке. Делайте акцент на «сухих» зонах для крепления, не перекрывайте путей для воды и оставляйте капиллярные разрывы там, где они задуманы конструктивно. Тогда отлив будет работать тихо, долго и без протечек.
